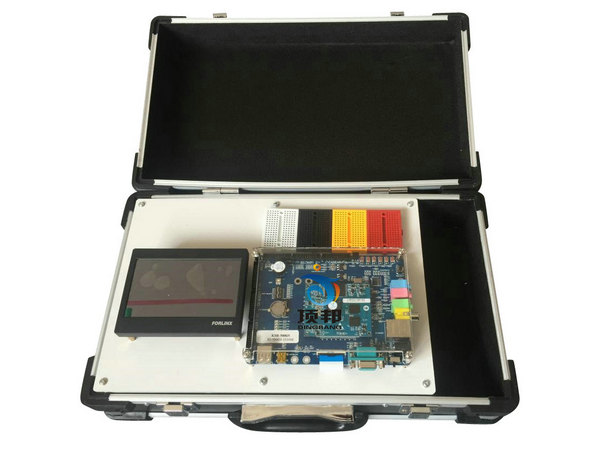

DB-ARM101 嵌入式ARM实验箱

S5P4418 是一款基于 ARM  Cortex-A9  架构设计的四核处理器，采用 32 位 RISC 指令集，针对手机和平板市场，采用 28nm  HKMG 低功耗工艺制作，主要特点如下：
·Cortex-A9  四核 CPU：相比 Cortex-A8 处理器整体性能提升 50%，CPU 主频最高 1.4GHz；
·更高的存储带宽：提供 6.4GB/s 的存储带宽，在处理数据交互量比较大的操作时优势显著，例如：
1080p 视频的编解码；
·Full  HD  Display：3D 图形显示和高解析度图像处理上提升显著；
·支持 1080p  60 帧/秒的硬件视频解码，1080p  30 帧/秒的硬件视频编码；
·支持 3D 图形硬件加速；
·支持高速接口：例如：eMMC4.5、USB2.0、LVDS、HDMI；
S5P4418 支持 OPENGL  ES1.1，可以提供最好的 3D 图形处理性能，多种显示接口，例如：LCD、HDMI、MIPI_DSI、LVDS，可以满足双屏显示和高清显示的需求。
目标应用有：
·车载信息娱乐系统
·数字标牌
·人机界面
·机上娱乐系统
·IP 电话
·IP 电视
·便携医疗设备
·平板电脑
接口资源

底板资源

Linux 3.4.39 系统软件资源介绍(相关硬件实验需对应硬件配件)
设备驱动程序源代码在内核中的位置设备名
LCD 背光驱动drivers/video/backlight/pwm_bl.c /sys/class/backlight
USB 接口U 盘drivers/usb/storage/
USB 鼠标drivers/hid/usbhid/ /dev/input/mice
以太网drivers/net/ethernet/
SD/micro SD 卡驱动drivers/mmc/card/ /dev/block/mmcblk1pX
EMMC 驱动drivers/mmc/ /dev/block/mmcblk0pX
红外模块drivers/media/rc/ppm-nxp.c /dev/input/eventX
OV5640 drivers/media/video/ov5640.c
LCD arch/arm/mach-s5p4418/soc/display_lcd.c
LVDS arch/arm/mach-s5p4418/soc/display_lvds.c
MIPI arch/arm/mach-s5p4418/soc/display_mipi.c
HDMI arch/arm/mach-s5p4418/soc/display_hdmi.c
LCD FrameBuffer drivers/video/nxp-fb.c /dev/graphics/fbX
MIPI/LCD 触摸驱动drivers/input/touchscreen/ft5x0x_ts.c /dev/input/eventX
LVDS 触摸驱动drivers/input/touchscreen/gt9xx.c /dev/input/eventX
RTC 实时时钟驱动drivers/rtc/rtc-rx8010.c /dev/rtc0
加速度传感器驱动drivers/hwmon/mma8653.c /dev/input/eventX
串口drivers/tty/serial/amba-pl011.c /dev/ttyAMAx
按键驱动drivers/input/keyboard/nxp_io_key.c /dev/
RS485驱动drivers/tty/serial/amba-pl011.c /dev/ttyAMAx
BlueTooth drivers/bluetooth/rtk_btusb.c
WIFI hardware/realtek/wlan/driver/rtl8723BU
LED drivers/leds/leds-gpio.c
ADC drivers/staging/iio/adc/nxp_adc.c
音频驱动sound/soc/codecs/wm8960.c /dev/snd/
SPI 驱动drivers/spi/spidev.c
