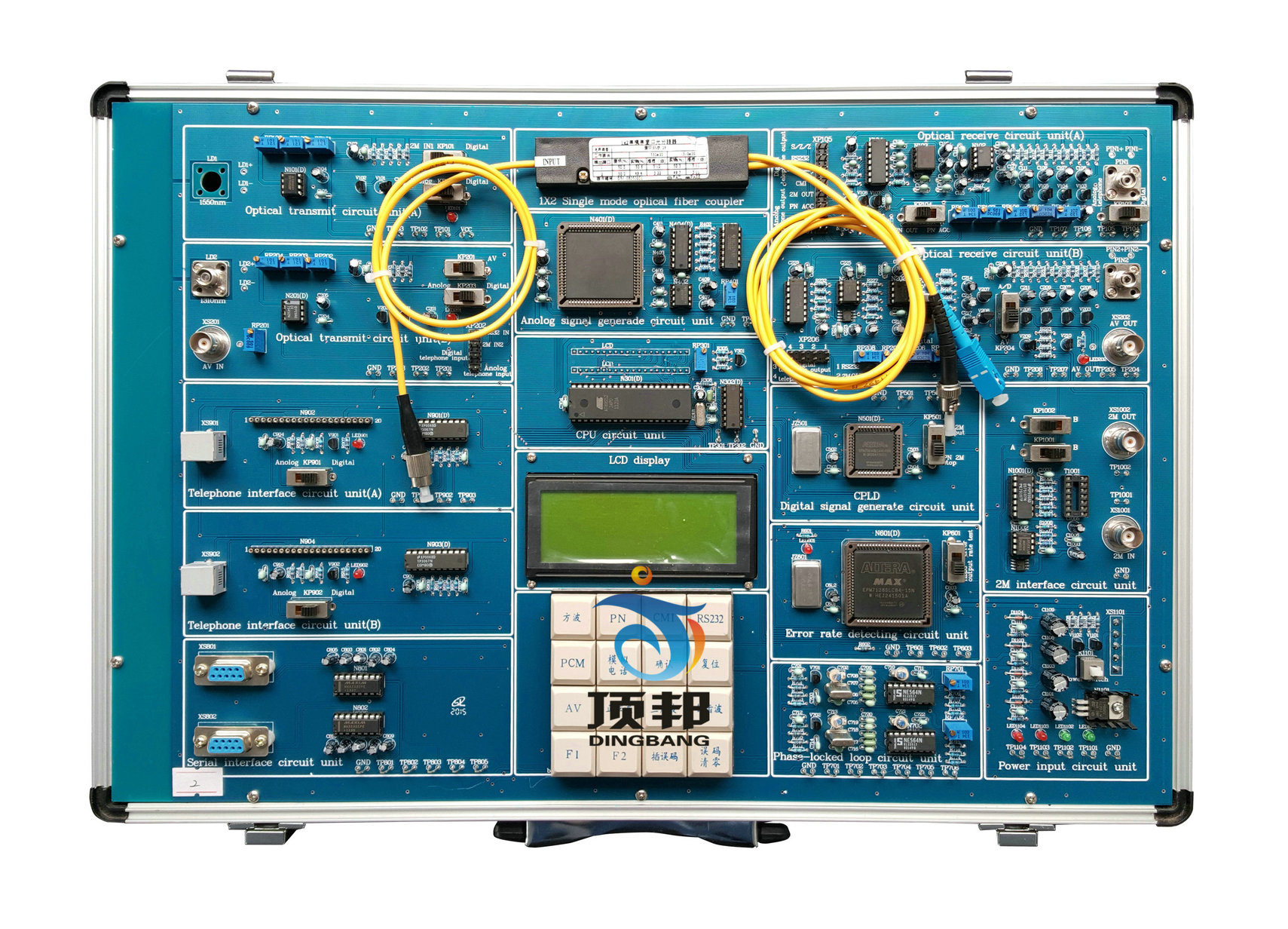

DB-SD19 光纤通信实验箱
光纤通信实验箱

DB-SD19光纤通信实验箱是我公司根据光纤通信原理、光纤光学、光通信器件与系统的相关课程新开发的教学实验仪器,是学生了解光纤通信原理、系统、器件、测试方法的理想实验仪器。该仪器紧密结合现代光纤通信的实际,充分体现光纤通信的现状与发展趋势,是学生理论结合实际的最佳选择。
光纤通信实验箱可用于通信专业、光电子专业、光学专业、电子专业、物理专业以及其它相关专业等的实验教学,让学生了解光通信原理,奠定今后继续学习与工作的基础。

一、系统特点
1、一套真正体现光纤通信原理的实验箱
2、提供一个完整的光纤通信系统原理示范性教学与实验平台
3、涉及光纤通信系统基本工作原理、器件特性测试
4、以实验者为主体的设计理念,高的性价比,丰富的实验内容
5、提供丰富的光学接口与扩展功能
6、着重于学生动手能力的培养
7、紧密联系当前光纤通信发展趋势,学用结合。
二、系统详细组成
1、采用高性能单片机89C52作为系统控制器,4×4键盘矩阵实现工作状态设置,以LCD192×64实现工作状态和参数的显示。
2、设计1310nm和1550nm光发送单元各1个,均有模拟和数字切换开关2个,可以发送模拟和数字信号。
3、设计光接收单元2个,各有模拟和数字切换开关1个,同时有功能切换开关和跳线器等可以接收模拟和数字信号。
4、设计2个电话接口,有模拟和数字切换开关,实现语音电话光纤传输。
5、有2路RS232电平转换电路和RS232标准接口,实现计算机和MODEM间的数据传输。
6、设计一个1×2单模光分路器,可以实现光信号的1输入2输出。
7、采用CPLD器件EPM7128和串行数模转换器TLC5620,以及模拟开关设计多种模拟信号产生电路,有三角波、正弦波和锯齿波。
8、以24.576MHZ有源时钟用CPLD器件EPM7064实现时钟分频,产生多路数字信号,有方波、CMI、2M伪随机码系列。
9、采用CPLD器件EPM7128设计误码检测电路,实现误码检测和产生HDB3码。
10、有锁相环电路单元,用来实现与其它信号相位同步。
11、设计有2M输入/输出接口电路。
12、系统板电源模块:输入交流220V/50HZ,输出±12V/1A、±5V/1A。
13、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×120mm。
三、实验内容
1、光纤跳线的识别实验(多模,单模)
2、光纤的几何光学特性:纤芯、包层、涂覆层结构的观察
3、光纤损耗测试
4、模式滤除实验
5、光源的P-I特性曲线测试
6、模拟光发送机的调制度
7、数字光发送机的平均光功率
8、数字光发送机的消光比
9、光线路码实验
10、数字光接收机的时钟
11、光接收机灵敏度测试
12、动态范围测试
13、模拟光接收机的非线性失真实验
14、接收机的暗电流测试
15、光纤连接器的型号识别和使用注意事项
16、光纤适配器型号识别和使用注意事项
17、光纤连接器的活动连接实验
18、光纤连接器的插损测试、回损测试
19、光源与光纤耦合方法实验
20、光纤分束器件特性与参数测试实验
21、光耦合器实验
22、WDM器件的串扰、隔离度、中心波长、带宽实验;
23、WDM器件的合波分波实验
24、光衰减器衰减特性
25、模拟话音光传输实验
26、模拟话音PCM光纤传输
27、计算机数据光纤传输
28、2M数字光传输实验
29、图像光纤传输实验
30、点到多点的光纤通信实验
31、波分复用光纤传输
四、实验箱配置

序号 设备名称 型 号 备 注
1 光纤通信实验箱 DB-SD19 每组一台
出厂
附件
DB-SD19实验指导书 1本
电源线1.5m 1根
2号实验导线 10根
保修卡、合格证 1套
以下是外配部件(价格另行计算)
1 20MHz双踪示波器 1台
2 摄像头 1个
3 5寸监视器 1台
4 波分复用器 1个
5 SC/SC适配器 1只
6 ST/ST适配器 1只
7 FC/PC-SC/PC跳线 1根
8 FC/PC-ST/PC跳线 1根
9 FC/PC-ST/PC跳线 1只
10 1310/1550光开关 1只
11 可调光衰减器 1只
12 ET2000误码仪 1台
13 GNS-OPM/A光功率计 1台
14 电话机 2部
附:使用本实验箱需配套仪器仪表:万用表和示波器
