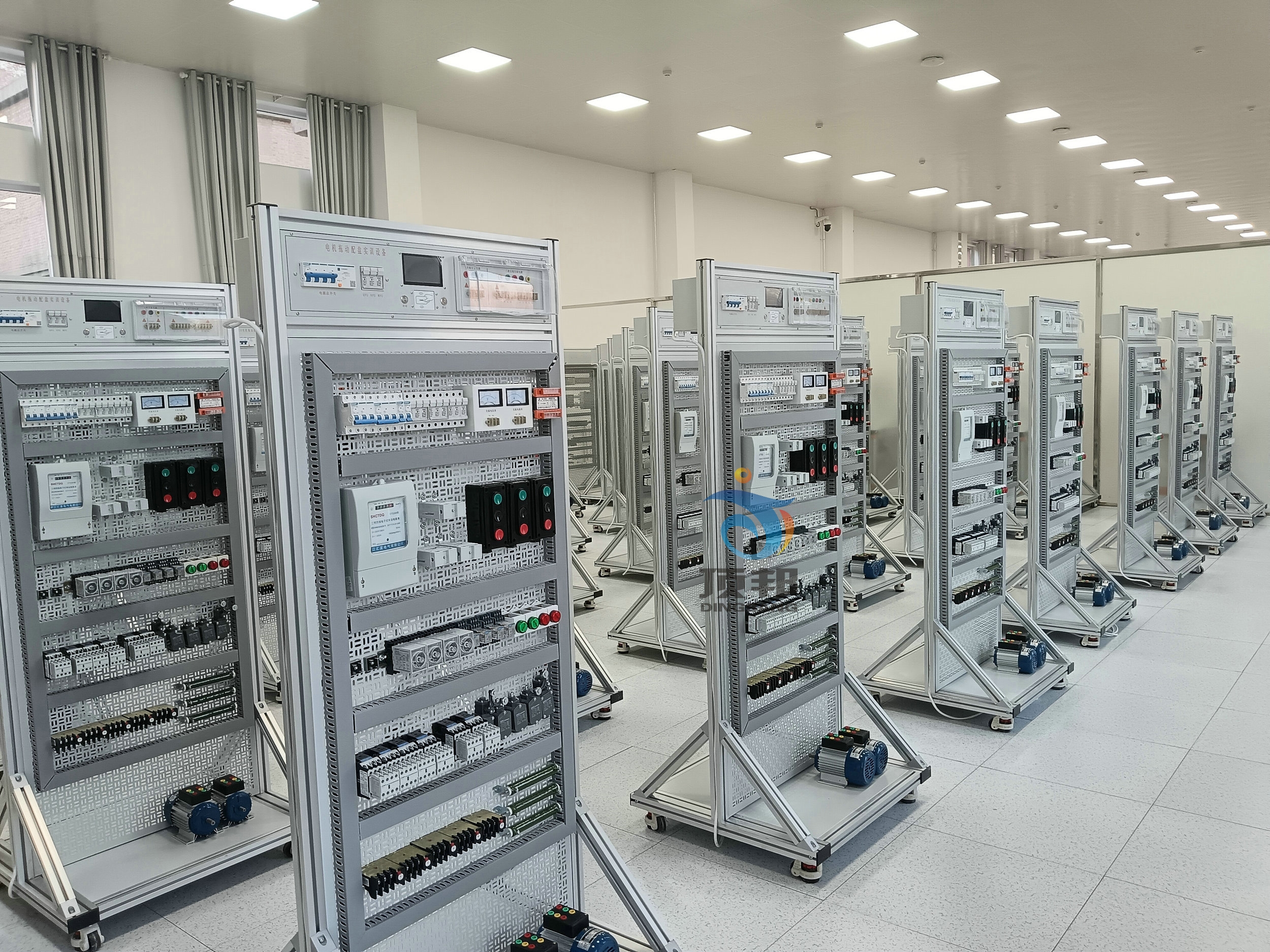

电机拖动配盘实训设备每一套由1套低压电器元件，1台网孔实训屏，1组电源控制屏组成。

具体要求如下：
1）低压电器元件：
大功率电阻，桥堆，二极管，三相异步电机，实验用双速电机，自攻螺丝，塑料卡子，热继电器，接线端子，1P熔断器，3P熔断器，6A熔芯，2A熔芯，时间继电器（带底座）通电延时，时间继电器（带底座）断电延时，卡槽式指示灯，中间继电器（带底座），接触器，辅助触头，按钮，行程开关，电流互感器，转换开关，电压表，电流表，3P断路器，1P断路器，控制变压器，电能表（三相四线）。
2）网孔实训屏：
外形尺寸长*宽*高：700mm×500mm×1700mm。
3）电源控制屏：
电源控制屏输入电源：电压AC380V，电流5A，1组。
1 、通用技术要求
提供设备的设计、材料、制造工艺、质量控制和产品检查验收等均符合以下国家现行规范和标准，以及相关企业标准：LD/T81.2-2006 维修电工职业技能实训和认定设备技术规范
国家维修电工职业资格标准
以上标准规范包括但不限于此，当上述标准、规范与规定发生矛盾时，按要求严者执行，供应商在正式制造之前，如有标准更新，供应商应按最新标准执行。
2 、对产品功能、接口的技术要求
2.1 低压电器元件参数以及数量要求

2.2 网孔实训屏技术要求
1）材质要求
底盘应采用钢铝结构，可放置电机；框架应采用工业铝型材结构；万能网孔板应采用镶嵌铝型结构；
2）安装要求
底部应装有4只万向轮，带自锁功能。
3）尺寸要求
长*宽*高：700mm×500mm×1700mm
2.3 电源控制屏技术要求
电源控制屏应安装至网孔实训屏上端，为电机拖动配盘实训设备提供各种电源，具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功；应有两组交流电源输出；AC380V、AC220V，应采用安全端子及螺钉端子两种输出方式，方便不同方式接线；电源输出区域应有透明安全防护罩，防护罩开合角度大于110度，出线孔应为拱门型设计。
2.4 接口的技术要求
应配备不少于2m的电源引出线（不包含由设备顶部至下端部分），并配有相应插头以及插座。
2.5 电机拖动配盘实训设备可开展的项目要求
电机拖动配盘实训设备可开展但不限于以下项目：
