默纳克高仿真电梯模型

默纳克高仿真电梯模型
[名称]:默纳克高仿真电梯模型
[规格型号]:DB-50DT
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

DB-50DT 默纳克高仿真电梯模型


一、概述
默纳克高仿真电梯模型是一种专门用于教学和培训的工具,它模拟了真实电梯的运行和工作原理。这种模型通常用于大中专院校、技校、职业学校以及电梯维修和物业管理部门,以帮助学员更好地理解和掌握电梯相关的知识和技能。
电梯教学模型通常包括电梯的基本结构、电气系统、控制系统以及安全装置等部分。通过模型,学员可以直观地了解电梯的组成部分和工作原理,从而加深对电梯运行和维护的理解。
在教学过程中,电梯教学模型还可以用于模拟电梯的各种运行状态和故障情况,帮助学员掌握电梯故障排查和维修的技能。同时,模型还可以用于演示电梯的安全操作规程和紧急处理措施,提高学员的安全意识和应急处理能力。
总之,电梯教学模型是一种非常实用的教学工具,它可以有效地提高学员对电梯相关知识的理解和掌握程度,为未来的工作打下坚实的基础。

  默纳克高仿真电梯模型

默纳克高仿真电梯模型

默纳克高仿真电梯模型

二、产品介绍:
1) 电梯模型尺寸(整体):深度850;宽度900;高度2200;
2) 主要材料:框架为铝型材,两个前面板为两凹槽,横梁为三凹槽,40或50的铝合金灰色材料;轿厢、轿门、厅门、厅门门框为不锈钢,表面拉丝处理;
3) 电梯前面板为灰色喷砂金属材质,颜色与框架同色;每层厅门:侧面液晶外呼按钮,第三层上方有一个横显;
4) 操纵箱要求见五.8;
5) 系统控制柜单独安装尺寸:高*宽*深小于1200*300*250mm;
6) 两侧面三层共6块为智能电控调光玻璃,每层电控玻璃可以独立控制,即需要:三个控制器,六块玻璃,电梯在某层平层停梯时,某层玻璃为透明显示,其他层为磨砂模式;后面板为透明亚克力;
7) 轿厢底部外侧周围有led灯带,上电常亮,在侧面可见电梯位置;
8) 电梯轿厢内有暖色灯,上电常亮。
9) 井道内有每层隔磁板,轿厢预留凹型光电开关位置,我方加装一个这样的开关,检测平层信号。
10) 轿厢门处,我方可以安装一对感应开关门的传感器;
11) 轿厢顶部预留安装我方物联网设备。
12) 井道内所有材料为铝合金、不锈钢等金属材料,不使用pvc、亚克力等材料。
13) 控制系统:默纳克3000电梯控制系统。
三、主要参考参数:
1.输入电源:AC220V±5%  50Hz
2.额定电流:2.5A
3.环境温度:-5℃~40℃
4.相对湿度:≤90%(25℃)
5.框架外尺寸:900×850×2200mm
6.轿厢内尺寸:500×450×250mm
7.开门尺寸:350×240mm
8.变 频 器:0.75KW
9.控 制 器:一体机
10.操作箱电源:24VDC
11.安全回路电源:24VDC
12.门锁回路电源:24VDC
13.设备重量:约500Kg,底板部有四个带锁止的运载轮子
四、电梯结构图说明:

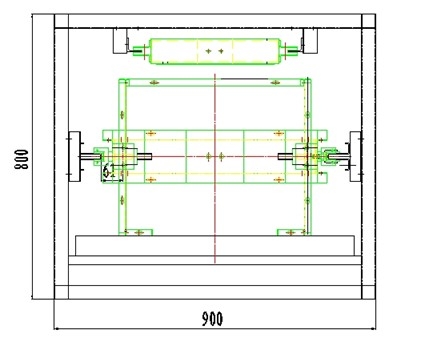

电梯结构图
五、设备结构
1.井道柜架:相当于电梯附着的建筑物,为电梯提供支承,固定导轨,是铝合金结构。
2.曳引机:位于柜架顶部,是电梯的动力装置。安装在两条承重梁上,他主要由以下部分组成:
(1)电动机:鼠笼式两相感应电动机,采用变频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的合适感。
(2)制动器:只在电梯通电运转时间松闸,当电梯停止时制动并保持轿厢位置不变,工作电压AC220V。
(3)控制器:采用蜗轮杆减速器,具有高密度、高效率、低噪音的特点。
(4)曳引轮:绳槽为半圆槽,提供钢丝绳与绳轮之间的磨擦力。
3.控制屏(柜):
(1)变频器:根据系统给出的指令,对电机的电源频率、电压进行调制,使电机平衡。
(2)主控制器:控制电梯的运行状态,根据内选信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号,顺向堆停,反向保留信号,自动关门等功能。
(3)安全及门锁回路:由继电器回路组成,急停,门锁开关的通断决定安全及门锁回路的正常与否,以使控制系统判定电梯是否处于安全状态。
(4)抱闸回路:抱闸继电器电路,输出及状态反馈。
4.导  轨:分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5.轿  厢:由曳引钢丝绳悬挂,通过曳引机另一端连接对重,在导轨上运行,轿厢装备自动化,门上装有连锁开关,当门关闭后电梯才能运行,门上还有光幕,当关门过程中碰到障碍物时,轿门马上开启。
6.对  重:与轿厢连接,作用是平衡轿厢的重量。
7.层  门:门上有门锁开关,当层门关闭后,电梯才能启动。
8.操纵箱:选用液晶触摸式,独立安装,模拟乘客在轿厢内选层的信号输入设备,包括:(1)数字显层器:显示轿厢所在楼层;(2)“1”、“2”、“3”选层按钮;(3)关、门铵钮;(4)方向指示灯:电梯运行方向指示;5)急停锁;6)电源锁
(注:甲方提供操作箱设备,乙方负责提供满足相关功能接口的线缆)
9.减速器系统:由永磁感应器构成,提供轿厢停层位置信号
10.终端保护开关:感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端
11.总电源锁:在电梯后壁某处方便开关电梯电源
12.急停开关:可独立安装墙面上,用于模拟电梯安全回路故障。
