槽系夹具拆装教学模型
- [名称]：槽系夹具拆装教学模型
- [规格型号]：DB-MX66
- [产品价格]：
- [参数下载]：请联系客服
- [联系电话]：021-36334717
- [QQ]：
- 欢迎关注我公司产品
产品详情

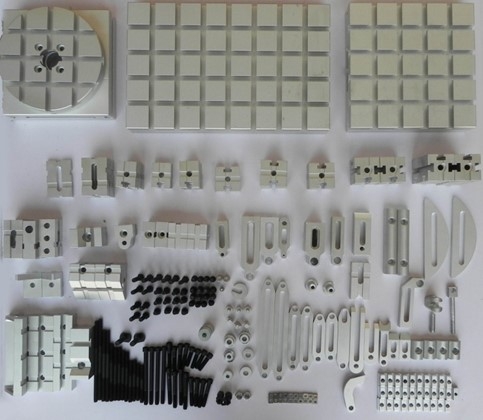

DB-MX66 槽系夹具拆装教学模型
一、槽系夹具拆装教学设备概述
槽系夹具拆装教学模型是根据工业用槽系组合夹具演变而成，采用全铝合金为原材料，精细加工而成。并配有夹紧工件；做了氧化处理，使用寿命大大提高；重量更轻，适合学生动手搭接组装夹具，降低操作难度，安全性方面也得到保障。为高校提供一个既价格实惠，又能满足教学需求的教学新型产品；节约成本，具有前瞻性和指引性。是日常机械拆装实验室中较为实用的教学用具。
二、技术参数
1、槽系夹具拆装教学模型材质为铝合金，表面采用喷砂氧化处理。
2、槽系夹具拆装教学模型能搭建15种槽系组合夹具方案；
三、槽系组合夹具配置清单
| 序号 | 名称 | 数量 |
| 1 | 正方形基础板SJ2225-Z100_3 | 1 |
| 2 | 伸长板SJ2225-Z261_3 | 1 |
| 3 | 端孔定位支撑SJ2225-Z282_3 | 1 |
| 4 | 三槽正方形支撑SJ2225-Z205_2 | 2 |
| 5 | 等长双头螺柱B级[GBT901-1988][M10×140] | 2 |
| 6 | 大垫圈_A级[GBT96_1-2002][10] | 6 |
| 7 | 1型六角螺母_A级和B级[GBT6170-2000][M10] | 4 |
| 8 | V型支撑SJ2225-Z241_2 | 1 |
| 9 | 双槽正方形垫板SJ2225-Z201_3 | 1 |
| 10 | 单面槽钻模板SJ2225-Z411_5 | 2 |
| 11 | 快换钻套SJ2225-Z441_36 | 2 |
| 12 | 偏心钻模板SJ2225-Z400_5 | 1 |
| 13 | 叉型压板SJ2225-Z530_1 | 1 |
| 14 | T型键 | 2 |
| 15 | 圆形定位圈 | 1 |
| 16 | T型键19 | 3 |
| 17 | T型键14 | 1 |
| 18 | 六角头螺栓全螺纹_C级[GBT5781-2000][M10×25] | 1 |
| 19 | 六角头螺栓全螺纹_C级[GBT5781-2000][M10×80] | 2 |
| 20 | 等长双头螺柱B级[GBT901-1988][M10×130] | 1 |
| 21 | 正方形基础板 | 1 |
| 22 | 长方形垫板1 | 3 |
| 23 | 长方形垫板2 | 6 |
| 24 | 双槽正方形垫板1 | 2 |
| 25 | 双槽正方形垫板2 | 2 |
| 26 | 双槽正方形垫板3 | 2 |
| 27 | T型键14 | 1 |
| 28 | 定位垫块 | 1 |
| 29 | double end stud 30(clamping ty31pe)grade b 32gb-2 | 2 |
| 30 | 平垫33圈A级[GBT97_1-234002][10] | 4 |
| 31 | 1型六角螺母35_A级和B级[GBT613670-2000][M1037] | 1 |
| 32 | 沉孔钻模板38SJ2225-Z412_1 | 1 |
| 33 | 39菱形定位销SJ240225-Z315_8 | 1 |
| 34 | 快换垫圈SJ2225-Z643_1 | 2 |
| 35 | T型键19 | 4 |
| 36 | 大垫圈_A级[GBT96_1-2002][10] | 2 |
| 37 | T型键 | 1 |
| 38 | 等长双头螺柱B级[GBT901-1988][M10×130] | 1 |
| 39 | 等长双头螺柱B级[GBT901-1988][M10×100] | 2 |
| 40 | 六角头螺栓全螺纹_C级[GBT5781-2000][M10×40] | 1 |
