一、概述

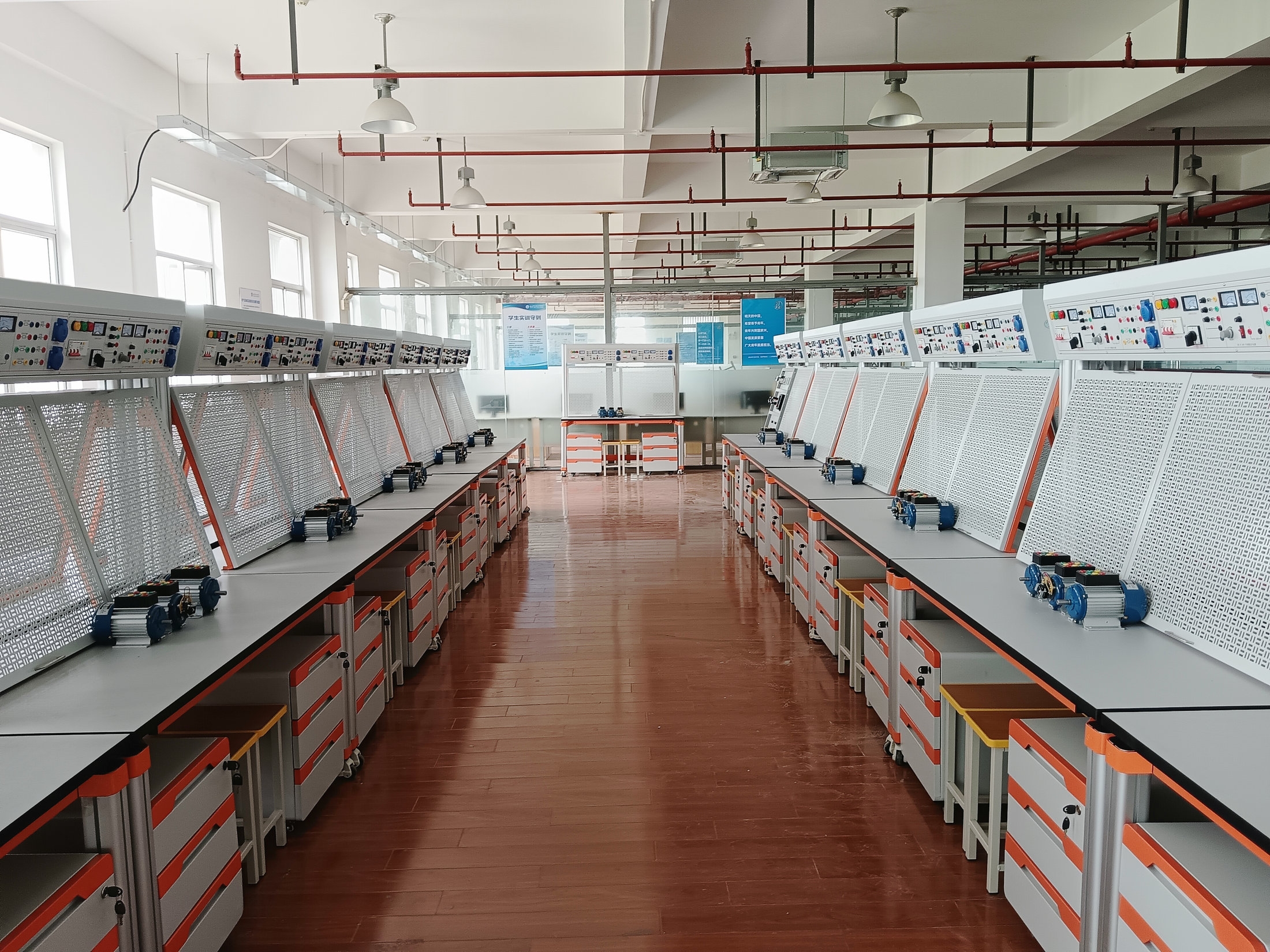

DB-980X电气控制实训平台由钢板作制作的多功能安装板(网孔板)实训台和电源装置等组成。实训时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。
根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,DB-980X电气控制实训平台适用范围广,可完成的教学内容和实训项目多。使用完毕的元件、器件和部件,从实训台上拆下,集中保管,损坏和丢失少。一个实训场所,可以完成几个专业的教学和实训,经济适用。对实训场所不多、教学经费投入受限制的学校, DB-980X电气控制实训平台是一种理想的职业教育实训设备。
二、设备技术指标
1. 外型:整体尺寸1600mm×700mm×1750mm;
2. 实训台架的材料:钢板、铝合金结构;
3. 电源(双组具有相同资源):
1)输入:三相AC 380V ±10% 50HZ 三相五线;
2)固定交流输出:三相五线 380V 接插式2组、220V接插式2组。
3)可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
4. 接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
5. 保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
6.4只5408二极管,用于能耗制动的整流电路;
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
三、 设备结构功能
本实训台由实训屏(内置电源)、实训桌、实训储物柜三大部分组成。
1、实训桌采用四个工业铝型材立柱为支撑,立柱端部可安装调节脚,方便高度调节,主体结构通过左、右各2个C字形铝压成型构件联接,台面高度约800mm,桌面板下设支撑框架,截面尺寸为30×30mm,承受力不少于300kg。立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头,槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件,采用压铸成型工艺,经机加工、抛丸、喷砂,表面蓝色静电喷涂工艺。
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;实验桌底部装有至少4个导向轮,方便实训台架移动;
3、实训储物柜采用圆弧卷边冷冲压钣金一体成型,封闭式结构,表面静电喷涂,外形尺寸:约宽450x深550x高705(mm),总重量≥31kg;柜体四边圆弧设计:R=30mm,柜体边框总厚度≤2.5mm;配有承重型卡扣式三节轨,导轨承重量≥30kg,抽屉把手采用卡套式钣金卷边工艺,抽屉采用联体锁设计,底部配有4个万向带刹车脚轮。
4、网孔板2块:采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM。
四、参考实训项目
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转控制线路
19.双重联锁的三相异步电动机正反转控制线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路
五、 全室参考配置表(以30台/60座为例)
序号 | 名 称 | 每台数量 | 全室数量 | 单位 | 备 注 |
1 | 控制屏 | 1 | 30 | 套 | |
2 | 实训桌 | 1 | 30 | 张 | |
3 | 储存柜 | 2 | 60 | ||
4 | 学生凳 | 2 | 60 | 张 | |
5 | 网孔板 | 2 | 60 | 块 | |
6 | 器材配备 | 1 | 30 | 套 | 见表一 |
7 | 配套教学资源 | 共1 | 套 | 见附件。购15台以下无此项配置 |
表一 实训台元器件配置清单(1台)
序号 | 名 称 | 型号与规格 | 数 量 |
---|---|---|---|
1 | 单相电度表 | DD862-2 | 2 |
2 | 单相闸刀开关 | 2 | |
3 | 拉线开关 | 4A/250V | 2 |
4 | 平灯头 | 6A/250V | 4 |
5 | 插座 | 2 | |
6 | 电流互感器 | BH0.66 | 2 |
7 | 墙壁开关座 | 4 | |
8 | 声控开关 | 2 | |
9 | 低压断路器 | DZ108-20/10 | 2 |
10 | 2P直插式保险盒 | RT18-32X | 2 |
11 | 3P直插式保险盒 | RT18-32X | 2 |
12 | 交流接触器 | CJX2-0910 | 6 |
13 | 辅助触头 | F4-22 | 4 |
14 | 热继电器 | R16B-20/3 | 2 |
15 | 通电延时时间继电器 | ST3PA-B/380V(0-60S) | 2 |
16 | 时间继电器座 | PF-083A | 2 |
17 | 3H按钮 | 4 | |
18 | 行程开关 | LX9-222 | 4 |
19 | 行程开关 | LX9-001 | 4 |
20 | 倒顺开关 | K03-15 | 2 |
21 | 日光灯管 | Y210RR25/10W | 2 |
22 | 镇流器 | 13W | 2 |
23 | 日光灯座 | 4 | |
26 | 接线端子排 | JF5-2.5/5 | 5 |
27 | G形导轨 | 1 | |
28 | 走线槽 | 2米 | |
29 | 螺丝 | 90 | |
30 | 螺丝刀 | 4 | |
31 | 尖嘴钳 | 2 | |
32 | 剥线钳 | 2 | |
33 | 三相鼠笼异步电动机 | 380V/Y/△180W,单速 | 1 |
34 | 三相鼠笼异步电动机 | 380V/Y/△180W,单速,配离心开关 | 1 |
