水泵性能实验台
- [名称]：水泵性能实验台
- [规格型号]：DB-HR15
- [产品价格]：
- [参数下载]：请联系客服
- [联系电话]：021-36334717
- [QQ]：
- 欢迎关注我公司产品
产品详情

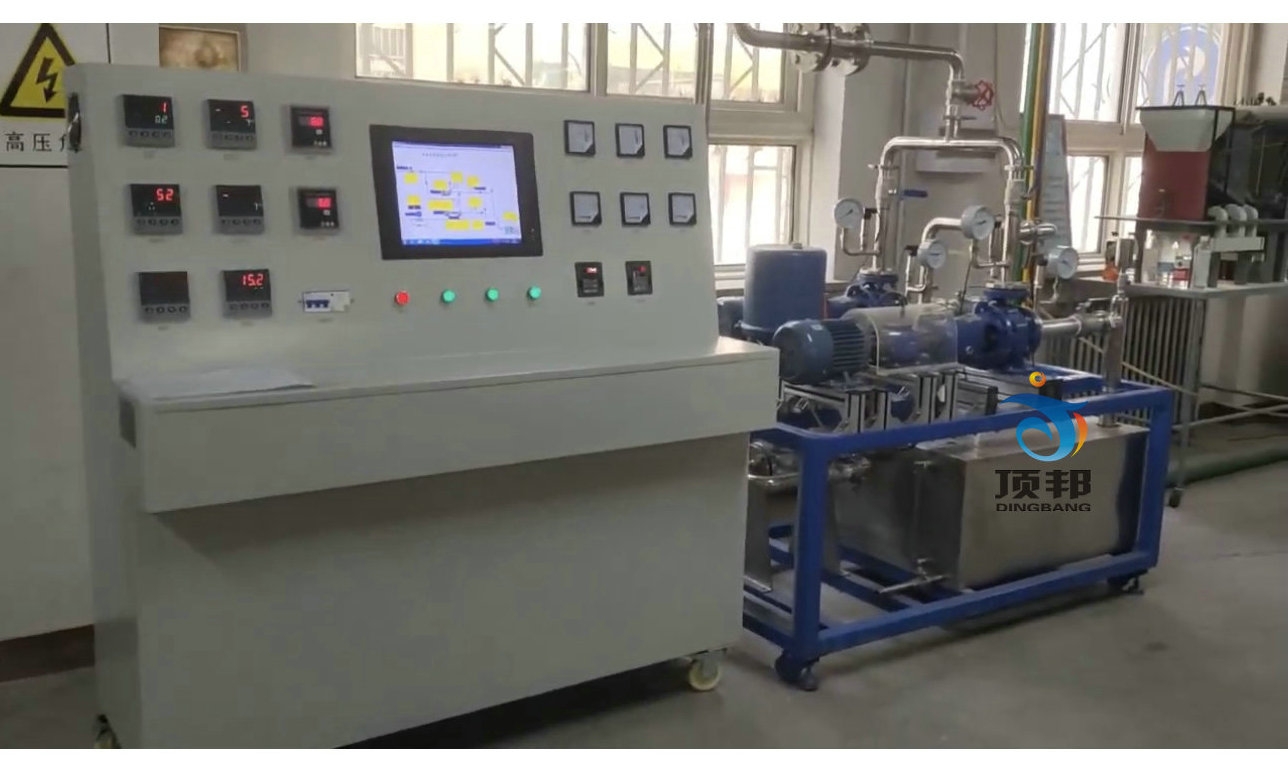

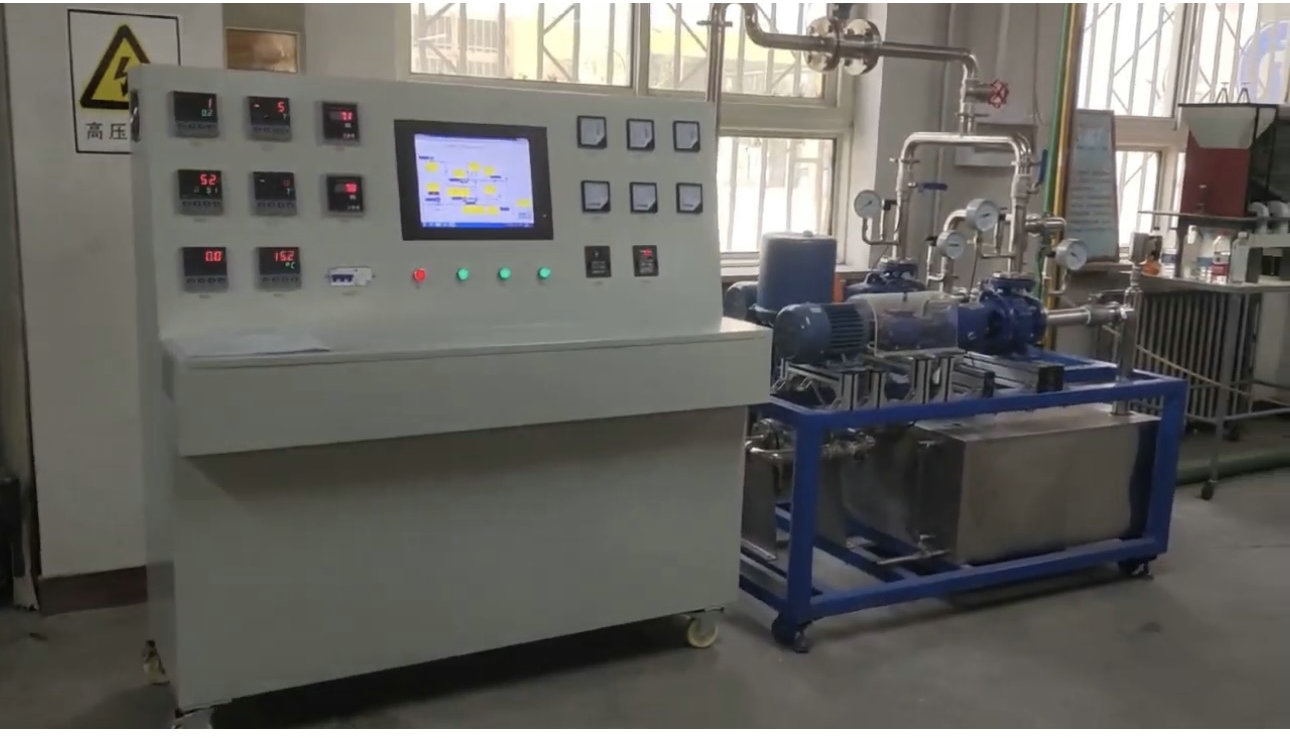

DB-HR15 水泵性能实验台
| 分 项 | 说 明 | |||
| 装置特点 | 1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。设备布局大致如上图所示，布局设计应满足仪表安装要求，压力表等传感器安装位置处应预留一定的直管段。 3、设备整体采用框架式结构，整体结实稳定，不随水泵的振动而发出噪音。 4、整套设备均进行精细抛光处理，体现了整个装置的工艺完美性。 5、设备包括两个水泵（采用三相供电的水泵，便于变频调速），既可单独测试，也有进行串、并联测试。其中一台泵采用分体式水泵，主要用于泵的性能曲线测试，便于扭矩仪的安装；另一台泵采用一体式水泵，用于辅助完成串、并联实验，两台泵的性能参数应相同或相近。 6、流量测量采用了涡轮流量计+数字流量仪表的方式，数字流量仪表对涡轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。（涡轮流量计安装在水平管道，且满足入口直段大于20倍的通经，出口直段大于5倍的通经。） 7、电动机功率采用三相交流功率测量仪表测得(采用三相功率计)。与智能仪表相连实现电动机功率的自动测量，数据准确，可让学生掌握电动机有效功率的实际测量方法。 8、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。 9、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 10、外形尺寸：1700×600×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮带禁锢脚。 | |||
| 装置功能 | 1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。 2、能够完成水泵的性能曲线测试(H-qv;P-qv; η-qv;NPSH-qv)及水泵的串联、并联实验(两台泵采用阀门切换实现串联、并联)。 3、测定流量调节阀某一开度下管路特性曲线。 4、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 | |||
| 设计参数 | 单泵：液体流量：0.2～7.2m3/h，离心泵出口压力：0-0.2MPa，离心泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。 双泵串联：液体流量：0～10.5m3/h，离心泵出口压力：0-0.4MPa，离心泵的扬程(H)：0-40m，离心泵轴功率(N)：0.43-1.85KW，离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。 双泵并联：液体流量：0～14.0m3/h，离心泵出口压力：0-0.2MPa，离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-1.85KW，离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。 液体温度：常温。 | |||
| 公用设施 | 水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC380V，功率3KW，标准三相四线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水，外配设备：无。 | |||
| 主要设备 | 1、流量测量采用涡轮流量计测量，精度不低于+1%FS;测量范围:0-25m/h(连续可调)，4-20mA远传输出。 2、压力测量同时配备数显仪表及指针式仪表。精度优于士0.25%FS;测量范围:0-400kPa:真空表测量精度优干+0.1%FS:测量范围:0-25kPa。 3、温度测量精度:士0.1%;测量范围:0~50℃;。 4、采用扭矩仪测量水泵转轴扭矩、转速来计算水泵轴功率。量程0-300N.M，转速0-3000rpm,精度不低于士0.2%FS。 5、采用变频器控制水泵，规格：（0-50）Hz，水泵转速连续可调，并有水泵转速显示。 6、流量调节采用DN40电动流量调节阀，实现阀门开度与流量的线性变化，同时须有阀门开度指示。输入信号： 4-20mA，输出信号：4-20mA。 7、卧式离心泵：功率0.55KW，流量范围0-7m3/h，数量2台。 8、水箱：容积300L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 9、PVC串、并管路，铜阀门调节组。（全部采用不锈钢管路及阀门，通经不小于 DN40。） 10、设有琴式操作台， 控制水泵启停、调速及仪表安装。琴式操作台上同时有压力、流量、温度、扭矩、电机转速、 电压、电流、功率因数以及阀门开度的显示，安装以上物理量的相应仪表，布局美观。 11、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 | |||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | PT100铂电阻 | 数字温度仪表 | 无 | |
| 液体流量 | 涡轮流量计 | 数字流量仪表 | 手阀或变频器 | |
| 泵进口压力 | 压力传感器 | 数字压力仪表 | 无 | |
| 泵出口压力 | 压力传感器 | 数字压力仪表 | 无 | |
| 泵功率 | 功率变送器 | 数字功率仪表 | 无 | |
| 电机转速 | 扭矩仪 | 数字仪表 | 无 | |
| 扭力 | 扭矩仪 | 数字仪表 | 无 | |
